З’єднувач для голого/ізольованого
CC Al 50-157 / голого Al 35-157 мм², з головкою-зрізом
| Сертифікати | |
|---|---|
| Стандарти | EN 50397-2:2009 |
|
Розміри |
|
| Вага | 0,25 кг |
| Основний провідник мм² | Голий 35-157 мм² |
| Відгалужувальний провідник мм² | CC 50-157 мм² |
| Діаметр кабелю | 8,5 – 22 мм |
| Діаметр провідника | 6,8 … 16 мм |
|
Особливості |
|
| Болт | 2xM10 |
| Пластикова кришка | СП16 |
| Пластикова кришка в комплекті | Так |
|
Механічний |
|
| Момент затягування, Нм | 40 Нм |
|
ЕТІМ |
|
| Клас ETIM | EC001062 |
| Номінальний поперечний переріз головного провідника, SM | 35 … 157 мм² |
| Номінальний поперечний переріз відгалуження провідника, SE/RE | 50 … 157 мм² |
| Номінальний поперечний переріз відгалужувального провідника, SM/RM | 50 … 157 мм² |
| Матеріал головного провідника | Алюміній |
| Матеріал відгалуження провідника | Алюміній |
| Ізольований термінал | Так |
| Затискний канал, отвір для головного провідника | Обидві сторони відкриті |
| Затискний отвір каналу відгалуження провідника | Обидві сторони відкриті |
| Захист поверхні | Голий |
| Тип підключення | З’єднувач для проколювання ізоляції IPC |

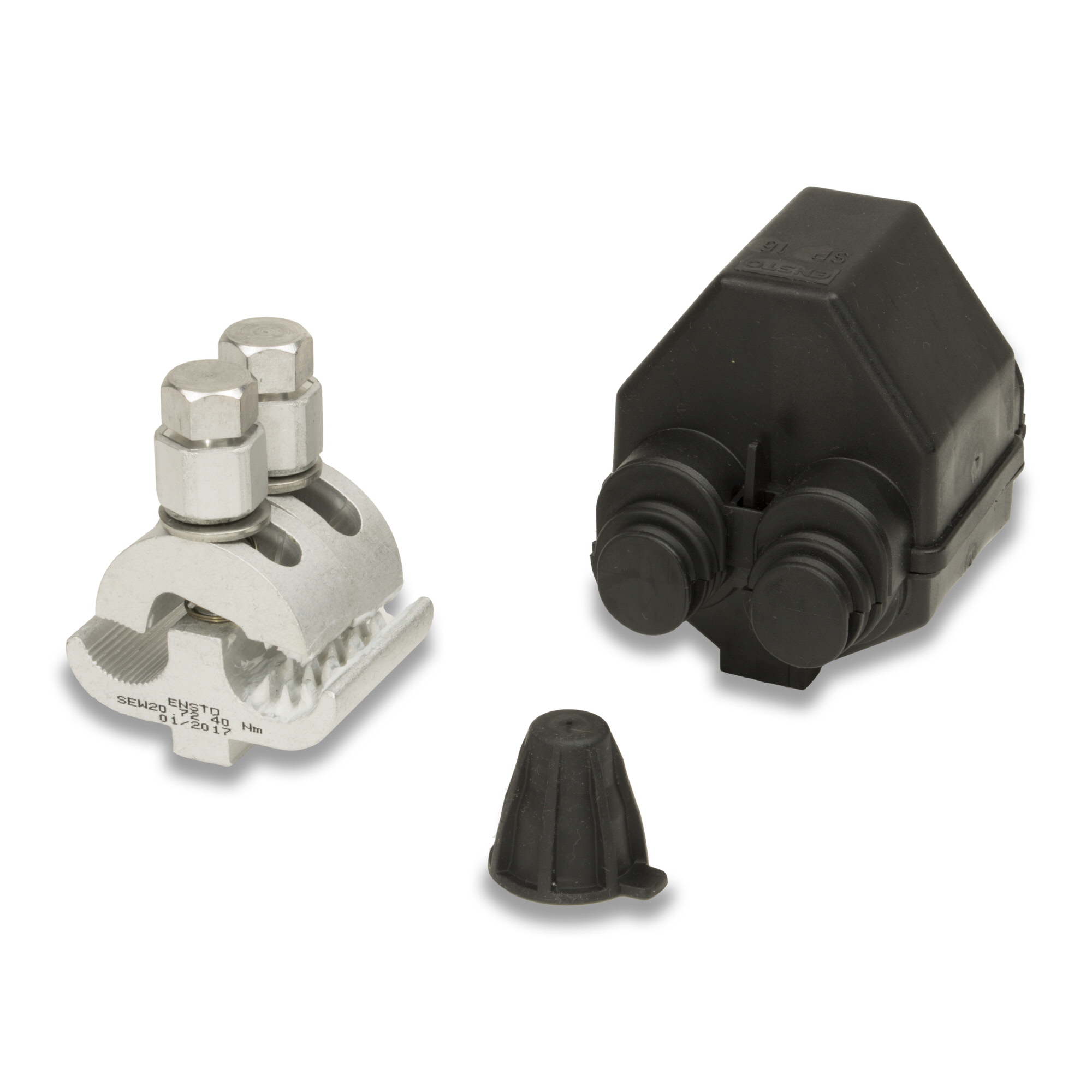

З’єднувач SEW20.72 може використовуватися для з’єднання покритих провідників середньої напруги з оголеними провідниками. З’єднувач водонепроникний завдяки зубцям, змащеним силіконовим мастилом, та оснащений гайками зі зрізною головкою. Ізоляційна кришка SP16 входить до комплекту.
